Vertex Shader 根据几何数据(geometry data)计算出裁剪空间(clip space)的顶点坐标, 也就是投影坐标.

所谓的几何数据就是指顶点数据, 这些数据来自于 CPU 程序的上传(后面会详细介绍), 每当接收一个几何数据, Vertex Shader 就运行一遍,

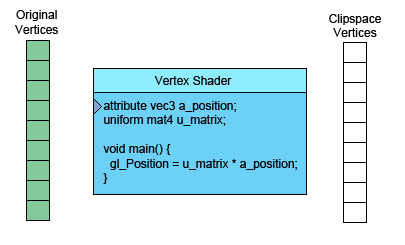

如下图所示:

由于 Vertex Shader 可以自定义, 所以该计算过程不是固定的.

一个顶点数据并非只有一个顶点坐标, 还可能有顶点颜色, 顶点法线以及顶点贴图坐标等等.

Vertex Shader 要做的事情只有两件:

1. 把 gl_Position 的值设置为裁剪坐标, 以次把裁剪坐标传递到后面的流程中
2. 定义 varying 类型变量, 给 varying 变量的值设置为可选数据, 以此把可选数据传递到后面的流程中

在 Vertex Shader 之后并非马上就到 Fragment Shader 了, 这期间会发生一切其他事情.

图元组装 (Primitive Assembly)

在通过 Vertex Shader 处理完所有输入的顶点数据之后, OpenGL 会按照一定规律把输出的顶点组合在一起形成一个几何对象,

几何对象可能会很复杂, 在计算机里面, 这种复杂的几何对象必定是由最简单的图形单位构成的,

这种最简单的图形单位被叫做图元, 可以被 GPU 直接处理和绘制. 常见的图元包括:

点 (GL_POINTS), 直线 (GL_LINES), 三角形 (GL_TRIANGLES) 以及它们的派生, 具体可以看 OpenGL 图元规范.

有时候图元也被叫做基础图元(base primitive). 在不同语境下, 图元有不同的含义,

对于人来说, 可以理解为最简单的几何图形; 对于 OpenGL 来说, 就是一个可解析的顶点流(vertex stream).

比如说接收到一个长度为 12 的有序顶点列表, 以每 2 个顶点为一组构成 1 条线段, 最后可以获得 11 条线段,

这 11 条线段就是 11 个直线图元, 这 11 个直线图元也被称为图元流(primitive stream).

图元装配这个阶段的工作就是完成从顶点流到图元流的解析.

实际上, 在 OpenGL 里面, 图元装配之前还有两个阶段: 曲面细分 (Tessellation) 和 几何着色器 (Geometry Shader).

因为它们不存在于 WebGL 的渲染流程中, 所以不是本文重点.

不过, 几何着色器还是值得关注: 几何着色器以一个图元作为输入, 以零个或多个图元作为输出.

使用几何着色器的主要目的之一是: 在不改变渲染目标(renderTarget)绑定的前提下, 把一个图元渲染到多张图片中.

所谓渲染目标就是接收渲染结果的对象, 比如显示图像的屏幕, 后面的帧缓冲会详细说明.

比如生成位置光源的阴影贴图, 开发者可以在几何着色器中一次渲染出 6 张 2D 贴图来组成一个立方贴图.

这样既提高了开发效率和也优化了运行效率.

裁剪 (Cliping)

OpenGL/WebGL 会把超出视野的图元或图元部分进行裁剪, 就像人一样, 看不了视野以外的东西.

这一步会对裁剪坐标进行透视除法得到 NDC 坐标, 再对 NDC 坐标进行视口变换得到屏幕空间(screen space)上的坐标.

面剔除 (Face Culling)

OpenGL/WebGL 可以检测得到图元面向是正面还是背面观察者(viewer)的, 就如我们生活中看到的物体一样,

一个时间点内只能在一个角度看到它, 看得到就是正面, 看不到的就是背面, 那么背面也是在视野之外的.

OpenGL/WebGL 可以让开发者决定是否取消对物体背面的渲染.

光栅化 (Rasterization)

在阶段会把一个图元拆分成若干个片元(fragments), 所谓片元就是一种类像素数据(pixel-like data),

我们可以先把像素(pixel)定义为显示在屏幕上的一个小方块, 该小方块可以显示某个颜色.

片元可以记录小方块在画面上的位置以及颜色, 也可能和有一些与之关联的可选数据,

这些可选数据是根据 Vertex Shader 定义的 varying 变量所传递的可选数据计算得来.

比如动画中的这个过程就是对一个三角形图元进行采样(sampling)得到一个由方块组成的近似三角形, 这些方块就是片元.

你可以把采样理解为从一个连续对象上抽取若干个数据形成一个不连续的序列, 该序列和连续对象近似乎;

我们把这些抽出来的数据叫做样本(samples), 样本数量越多, 得到的序列就和连续对象越像.

然而, OpenGL/WebGL 是如何在只知道顶点的信息的情况下把中间部分的点给补全呢?

首先, 在前面的裁剪步骤中已经根据顶点的裁剪坐标计算出屏幕坐标了, 也就是顶点对应的片元坐标;

再根据这些片元坐标通过线性插值(interpolation)来补充缺失的片元, 从而构造出由方块组成的近似三角形.

线性插值的原理很简单, 就是 \(y = y_{0} + \frac{y_{1} - y_{0}}{x_{1} - x_{0}} \times t(x_{1} - x_{0}),\ \mathrm{where}\ 0 \le t \le 1\).

也可以这么表述: \(y = y_{0} + \frac{y_{1} - y_{0}}{x_{1} - x_{0}} \times (x - x_{0}),\ \mathrm{where}\ \min(x_{0}, x_{1}) \le x \le\ \max(x_{0}, x_{1})\).

换句话就是找出 \((x_{0}, y_{0})\) 和 \((x_{1}, y_{1})\) 两点线段上的一个点 \((x, y)\), 这个点就是缺失片元的坐标.

由于片元是一格一格的, 因此两个相邻的片元必定在 \(x\) 轴/\(y\) 轴/同时在 \(x\) 和 \(y\) 轴方向上相差一个单位.

所以我们的插值代码如下:

/*
  i0: int
  i1: int

  d0: decimal
  d1: decimal
*/
function interpolate(i0, d0, i1, d1) {
  if (i0 == i1) {
    return [d0];
  }

  var values = [];
  var a = (d1 - d0) / (i1 - i0);
  var d = d0;
  // incrementing i by 1 is because the difference between each two adjacent pixels is 1
  for (var i = i0; i <= i1; i++) {
    values.push(d);
    d += a;
  }

  return values;
}

在传参时, 可以选择两个点的 \(x\) 分量来作为 \(i0\) 和 \(i1\), 让 \(y\) 分量作为 \(d0\) 和 \(d1\);

也可以选择 \(y\) 分量作为 \(i0\) 和 \(i1\), 让 \(x\) 分量作为 \(d0\) 和 \(d1\).

这取决于 \(\left|x1 - x0\right|\) 和 \(\left|y1 - y0\right|\) 两者之间哪个大.

观察代码, 如果 \(\left|i1 - i0\right|\) 比 \(\left|d1 - d0\right|\) 要小, 那么 \(\left|a\right|\) 就要大于 1,

因为函数 interprolate 的参数是坐标分量, 所以 \(\left|a\right|\) 大于 1 表示这坐标之间相差至少两个单位, 与相邻片元相差一个单位矛盾.

比如, 以 \(x\) 分量作为 \(i0\) 和 \(i1\), 并且 \(a = 2\), 那么 \((10, 20)\) 的下一个插值坐标是 \((11, 22)\);

但如果以 \(y\) 作为 \(i0\) 和 \(i1\), 那么 \(a = \frac{1}{2}\), 那么 \((10, 20)\) 的下一个插值坐标是 \((11, \lfloor 20.5 \rfloor)\), 这种情况片元就是相邻的.

使用 interpolate 函数很容易就能画出一个三角形边线框.

// 需要注意的是, p0 p1 p2 三个坐标的分量是 decimal 类型, 这是从裁剪空间转换到屏幕空间得到的结果;
// 而屏幕空间上的像素分量是 int 类型, 因此我们需要在关键时候对分量进行取整,
// 如果允许的话,最好在计算过程的最后一步给计算结果取整来保证结果尽量精确.

if (Math.abs(p1.x - p0.x) > Math.abs(p1.y - p0.y)) {
  let ys01 = interpolate(p0.x | 0, p0.y, p1.x | 0, p1.y);
  for (let x = p0.x; x <= p1.x; x++) {
    putPixel(x | 0, ys01[(x - p0.x) | 0] | 0);
  }
} else {
  let xs01 = interpolate(p0.y | 0, p0.x, p1.y | 0, p1.x);
  for (let y = p0.y; y <= p1.y; y++) {
    putPixel(xs01[(y - p0.y) | 0] | 0, y | 0);
  }
}

if (Math.abs(p2.x - p1.x) > Math.abs(p2.y - p1.y)) {
  let ys12 = interpolate(p1.x | 0, p1.y, p2.x | 0, p2.y);
  for (let x = p1.x; x <= p2.x; x++) {
    putPixel(x | 0, ys12[(x - p1.x) | 0] | 0);
  }
} else {
  let xs12 = interpolate(p1.y | 0, p1.x, p2.y | 0, p2.x);
  for (let y = p1.y; y <= p2.y; y++) {
    putPixel(xs12[(y - p1.y) | 0] | 0, y | 0);
  }
}

if (Math.abs(p2.x - p0.x) > Math.abs(p2.y - p0.y)) {
  let ys02 = interpolate(p0.x | 0, p0.y, p2.x | 0, p2.y);
  for (let x = p0.x; x <= p2.x; x++) {
    putPixel(x | 0, ys02[(x - p0.x) | 0] | 0);
  }
} else {
  let xs02 = interpolate(p0.y | 0, p0.x, p2.y | 0, p2.x);
  for (let y = p0.y; y <= p2.y; y++) {
    putPixel(xs02[(y - p0.y) | 0] | 0, y | 0);
  }
}

绘制填充三角形则复杂一点, 不过很好理解, 它 OpenGL/WebGL 绘制图形的重点.

可以把一个三角形看作一个由多层横线组成的的图形, 每一层的高度为一个像素;

计算出每一层的两个端点, 再根据每层的两端点进行插值绘制出直线, 这些直线构成的就是目标三角形.

// 首先需要对 p0 p1 p2 三个片元坐标根据 $y$ 分量进行交换排序, 比如从小到大进行排序: p0.y <= p1.y <= p2.y
// 这样可以避免讨论哪个点最高,哪个点最低
if (p1.y < p0.y) {
  let temp = p0;
  p0 = p1;
  p1 = temp;
}

if (p2.y < p0.y) {
  let temp = p0;
  p0 = p2;
  p2 = temp;
}

if (p2.y < p1.y) {
  let temp = p1;
  p1 = p2;
  p2 = temp;
}

// 把三角形最高的一条边看作是一个端点集合, 把另外两条边的集合看作另外一个端点集合
// 注意, 这里的最高边是 p0 连接 p2 的边, 另外两条边分别是 p0 连接 p1 和 p1 连接 p2
// 在已知片元的 y 分量时, 可以插值出片元对应的 x 分量
const x01 = interpolate(p0.y | 0, p0.x, p1.y | 0, p1.x);
const x12 = interpolate(p1.y | 0, p1.x, p2.y | 0, p2.x);
const x02 = interpolate(p0.y | 0, p0.x, p2.y | 0, p2.x);
// 实际上, p0-p2 的边高度是与 p0-p1 + p1-p2 的高度是一样的, 可以把 p0-p1-p2 单独看作是一条边
x01.pop(); // x01 的最后一个元素和 x12 的第一个元素重复实际上是同一个片元的 x 分量
const x012 = x01.concat(x12);

// 接下来只要区分 p0-p2 和 p0-p1-p2 哪个是左边哪个是右边, 再进行逐行插值就可以绘制出三角形了
// 区分左右边的方法很简单, 分别取两边的中间点的 x 分量进行对比即可
const m = Math.floor(x02.length / 2);
let x_left, x_right;
if (x02[m] < x012[m]) {
  x_left = x02;
  x_right = x012;
} else {
  x_left = x012;
  x_right = x02;
}

for (let y = p0.y; y <= p2.y; y++) {
  const xl = x_left[(y - p0.y) | 0];
  const xr = x_right[(y - p0.y) | 0];
  for (let x = xl; x <= xr; x++) {
    putPixel(x | 0, y | 0);
  }
}

以上就是 OpenGL/WebGL 绘制实心三角形的大致原理.

基于该过程, 还可以插值出之前说的可选数据, 只要在计算 x01/x12/x02 时进行类似插值就可以:

// ...
// 对可选数据按照竖向进行插值
const h01 = interpolate(p0.y | 0, p0.h, p1.y | 0, p1.h);
const h12 = interpolate(p1.y | 0, p1.h, p2.y | 0, p2.h);
const h02 = interpolate(p0.y | 0, p0.h, p2.y | 0, p2.h);
h01.pop();
const h012 = h01.concat(h12);

// ...
let h_left, h_right;
if (x02[m]  < x012[m]) {
  // ...
  h_left = h02;
  h_right = h012;
} else {
  // ...
  h_left = h012;
  h_right = h02;
}

// ...
for (let y = p0.y; y <= p2.y; y++) {
  const xl = x_left[(y - p0.y) | 0];
  const xr = x_right[(y - p0.y) | 0];

  const hl = h_left[(y - p0.y) | 0];
  const hr = h_right[(y - p0.y) | 0];

  // 对可选数据按照横向进行插值
  const hs = interpolate(xl, hl, xr, hr);

  for (let x = xl; x <= xr; x++) {
    // 获取当前片元所对应的可选数据 h, 用在之后的 fragment shader 阶段中
    const h = hs[x - xl];
    putPixel(x | 0, y | 0);
  }
}

到止, 光栅化基本完成, OpenGL/WebGL 会把片元逐个输出到下一个阶段 Fragment Shader.

实际上 GPU 是并行计算架构, 并非逐个片元这样传递, 我们这里只是为了方便理解才这么说是 逐个传递 的.

实情是每次以 \(2 \times 2\) 的片元作为单位进行传递的, 也就是一次要同时调用 4 个 Fragment Shaders.

OpenGL/WebGL 会使用一些变量来传递片元数据, 比如 gl_FragCoord 会把片元对应的 \(x\) 和 \(y\) 分量一并传回;

gl_FragCoord 的类型是 vec4, 值是 \(\left(x, y, z, 1/w\right)\), 其中 \(x\) 和 \(y\) 就是片元对应的 \(x\) 和 \(y\) 分量,

上面的代码没有针对 \(z\) 分量进行插值, 因为在透视投影中, \(x\) 和 \(y\) 分量的插值略微不一样,

顶点之间的 \(z\) 分量并不存在线性关系, 无法直接插值, 反而是 \(\frac{1}{z}\) 之间成线性关系,

在正交投影中顶点之间的 \(z\) 分量到是存在线性关系

所以根据两个顶点的 \(z\) 分量的倒数 \(\frac{1}{z}\) 进行插值, 最后再倒回去:

// ...
// 对可选数据按照竖向进行插值
const iz01 = interpolate(p0.y | 0, 1 / p0.z, p1.y | 0, 1 / p1.z);
const iz12 = interpolate(p1.y | 0, 1 / p1.z, p2.y | 0, 1 / p2.z);
const iz02 = interpolate(p0.y | 0, 1 / p0.z, p2.y | 0, 1 / p2.z);
iz01.pop();
const iz012 = iz01.concat(iz12);

// ...
let iz_left, iz_right;
if (x02[m]  < x012[m]) {
  // ...
  iz_left = iz02;
  iz_right = iz012;
} else {
  // ...
  iz_left = iz012;
  iz_right = iz02;
}

// ...
for (let y = p0.y; y <= p2.y; y++) {
  const xl = x_left[(y - p0.y) | 0];
  const xr = x_right[(y - p0.y) | 0];

  const izl = iz_left[(y - p0.y) | 0];
  const izr = iz_right[(y - p0.y) | 0];

  // 对可选数据按照横向进行插值
  const izs = interpolate(xl, izl, xr, izr);

  for (let x = xl; x <= xr; x++) {
    const iz = izs[x - xl];
    const z = 1 / iz;
    putPixel(x | 0, y | 0);
  }
}

同理, \(1/w\) 是根据顶点插值得到的 \(w\) 分量的倒数.

gl_FragCoord 这种是 OpenGL/WebGL 的内置变量, 用来传递特定用途的数据, 后面会介绍更多这一类的内置变量, 因为它们可能会在 Shader 程序中用得上.

而可选数据 \(h\) 则需要开发人员自定义 varying 类型或 out 类型变量进行传递, 我们马上就知道具体该怎么做.

在得到片元后, OpenGL/WebGL 就开始对它们进行处理, 这就是 Fragment Shader 主要 要做的事情了:

每次接受一个片元作为输入, 为片元设置颜色(设置 gl_FragColor), 以此把处理后的片元输出到下一个阶段中.

如果该片元最终能够呈现在屏幕上, 那么该颜色就作为像素的颜色.

为了了解具体是怎么实现的, 我们来看一个例子(基于 WebGL 1.0/GLSL 1.20 版本).

在下面的绘制三角形的例子里面, Vertex Shader 根据三角形的顶点数据的坐标为它们定义颜色(, 这样每个顶点的颜色就不一样了);

Vertex Shader 中的 vColor 则是作为与 gl_Position 关联的可选数据.

在光栅化的过程中 OpenGL/WebGL 会根据 Vertex Shader 传递过来的 gl_Position 以及可选数据 vColor 进行插值, 得到片元坐标以及与之相关的可选数据.

片元的坐标会被保存在 gl_FragCoord 中; 对于可选数据 vColor, 会被保存到 Fragment Shader 的同名同类型的 vColor 变量上.

再次强调, 虽然在 Vertex Shader 和 Fragment Shader 上都有 vColor, 但是它们附属的对象是不一样的,

Vertex Shader 的 vColor 是属于顶点的, Fragment Shader 的 vColor 是属于片元的.

这样 Fragment Shader 就接受了一个片元以及其相关的可选数据, 根据开发人员的自身要求设置 gl_FragColor.

该例子里面的 Fragment Shader 把与片元关联的 vColor 设置为自己的颜色, 最后得到一个颜色渐变的三角形.

Fragment Shader 输入和输出的片元数据结构是不一样的, 从这里开始我们进行一个约定: 在没有特别声明的情况下, 片元就是指 Fragment Shader 输出的片元.

相比于像素而言, 片元除了有 RGBA 格式的色值以外, 还有模板值(stencil value)和深度值(depth value)这些信息.

需要知道这些数据的含义, 或者说理解片元, 那么得先了解 Fragment Shader 后面的 Per-Sample Processing 阶段做了什么.

该阶段会使用上片元的这些额外值来进行一系列的测试, 来决定是否把该片元的色值输出到屏幕上成为像素,

这里就讨论剪裁测试(scissor test), 模板测试(stencil test) 以及深度测试(depth test) 这三个测试(这里是它们的先后顺序).

其中剪裁测试以及深度测试都比较好理解, 前者是丢弃剪裁框范围外的片元, 后者是丢弃那些被其它片元挡住的片元, 留下没被遮挡住的片元;

而模板测试你可以理解为位屏蔽(bit masking)的类似, 使用一个模板缓冲(stencil buffer)作为遮罩层, 把模板值不符合条件的片元都丢弃,

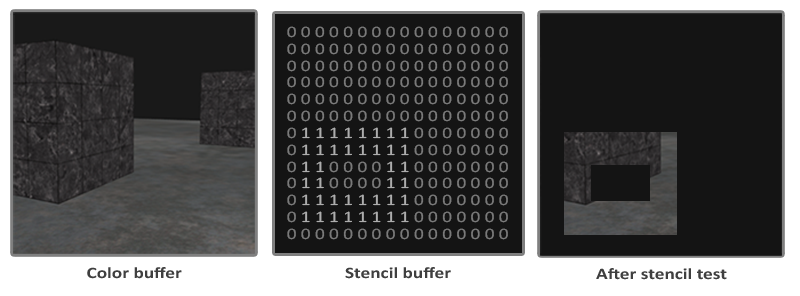

为了更直观地理解, 我直接从 LearnOpenGL 上把图给扒下来, 来看看模板测试以及模板缓冲是怎么样的:

可以看到上模板缓冲就是一张模板图片, 该图片每一个像素都是 8 位大小的数据, 也就是每一个像素实际上就是一个从 0 到 255 的值.

模板测试就是比较对应位置上的像素数值和片元模板值, 比如像上面图那样, 只有模板值等于 1 的片元才能被保留下来.

当然判断方法也有可能是大于等于 1, 判断方法不是唯一的, 其他方法可以看官方文档.

最后 OpenGL/WebGL 再对经过筛选的片元进行一些处理就能输出到屏幕上了.

首先, GPU 会等 CPU 把数据传送过来, 在接收到数据后, 数据会被储存在缓冲(buffers)上.

我们以 WebGL 为例子 (OpenGL 其实也差不了太多), 设现有一个名为 gl 的 WebGL 上下文实例, 要完成上述过程需要进行以下操作:

// 告诉 GPU 创建好缓冲,用于后续储存 CPU 发过来的数据
let buffer = gl.createBuffer();

// 设定当前可操作缓冲,因为 GPU 可以有不止一个缓冲,所以需要告诉 GPU 接下来要对哪个缓冲进行操作
gl.bindBuffer(target, buffer);

// 往当前可操作缓冲里面填充数据,这一步换句话说就是储存 CPU 发过来的数据 data 了.
gl.bufferData(target, data, usage);

这里对应例子的这一部分(80-92行).

由于数据的用途的不同, 缓冲可以分为很多种类型, 在绑定的时候就需要指定了, 也就是上面代码里面的 target 变量.

想要知道 target 的值能够是什么, 可以参考这里, 这些方法的参考说明都可以在这里找到.

参考文档 usage 变量是用来提示 OpenGL/WebGL 储存数据的使用模式, 使用模式分为两个方面来讨论:

数据的访问频率 以及 数据的访问性质.

访问频率有以下几种情况:

• STREAM: 数据只会被修改一次并且偶尔使用几次
• STATIC: 数据只会被修改一次并且使用多次
• DYNAMIC: 数据会重复修改并且使用多次

访问性质其实就是在描述数据来源(也就是修改数据的方式)以及用途, 有以下几种情况:

• DRAW: 数据由 CPU 上传到 GPU, 并且作为绘图命令/图片规范命令的数据源
• READ: 数据由 GPU 读取到 CPU
• COPY: 数据由 GPU 读取到 GPU, 并且作为绘图命令/图片规范命令的数据源

---

值得注意的是, usage 仅仅是用来 提示 数据的使用模式, 目的是想让 OpenGL/WebGL 对数据的储存进行优化;

但 usage 并不一定要匹配实际的使用模式, 比如说可以对 STATIC_DRAW 用途的数据进行多次修改, 并不约束数据的实际使用模式.

在 OpenGL/WebGL 里面, 这些用来作为物体顶点信息的缓冲叫做 Vertex Buffer Object (VBO),

因为 OpenGL/WebGL 里面有不止一种类型的缓冲, 所以个人更喜欢把储存顶点信息的缓冲叫做 VBO,

所以在下文提到 VBO 时应该立刻想起 VBO 是通过 gl.createBuffer 方法创建的.

一旦有了数据源, 就可以让 GPU 根据利用这些数据来渲染了.

VBO 并非只能存顶点数据, 也可以包含一些其它与顶点相关的数据, 我们一般把顶点数据以其关联数据统称为集合数据(Geometry Data).

另外, OpenGL/WebGL 也不规定 CPU 上传的数据只能存到缓冲里, 后面会介绍它们.

首先需要提及的一点是, GPU 并非直接使用缓冲来进行渲染, 在说明这点之前, 我们先来明白一个概念.

VBO 里面的数据格式不是固定的, 比如渲染一个三角形, 它的顶点数据格式可能是这样的:

{ x1, y1, z1, x2, y2, z2, x3, y3, z3 }

每个顶点只有 \((x,y,z)\) 坐标数据.

也可能是这样的:

{ x1, y1, z1, w1, x2, y2, z2, w2, x3, y3, z3, w3 }

现在每个顶点的坐标数据多了一个 \(w\) 分量.

也有可能包含了坐标以外的数据:

{ x1, y1, z1, w1, r1, g1, b1, a1, x2, y2, z2, w2, r2, g2, b2, a2, x3, y3, z3, w3, r3, g3, b3, a3, }

总的来说, 每个顶点数据可能会有不同属性(attribute), 而不同属性的格式又不是固定的.

那么问题来了, 既然数据格式不一样, GPU 是如何读取这些数据才能渲染出一个三角形的呢?

这需要开发人员告诉 GPU 如何读取数据, 调用 gl.vertexAttribPointer(index, size, type, normalized, stride, offset) 这个 API 来生成一个 Vertex Array Object (VAO),

VAO 决定了如何从 VBO 里面读取数据, 并把读取到的数据绑定给变量.

它控制读取数据的方式其实很简单, 假设下面这里有另外一种数据格式:

这里面的顶数据有三种属性: 顶点坐标(xyz), 颜色(rgb)以及纹理坐标(st).

正如前面说所说的, 顶点的信息不是固定的, 实际上还能会存在别的数据, 比如说法线向量, 又或者属性之间的排序不同于上图.

这样做的好处是, 顶点的所有相关数据都储存在一个缓冲里面, 只读取其某个属性的话(比如顶点颜色)只需要调用 gl.vertexAttribPointer() 来新建一个指针来读取即可, 不需要重新创建一个缓冲来专门储存颜色数据.

gl.vertexAttribPointer 的 index 参数是 Shader 程序(shader program)里面 attribute 类型变量的索引值, 可以手动指定, 也可以通过 gl.getAttribLocation(shaderProgram, attribName) 来获取.

attribute 类型变量是 shader 程序里面定义的变量, 用来传递缓冲里面某种数据给 Vertex Shader 中, 后面会讲到.

gl.vertexAttribPointer 其它参数:

• size: 指定某属性由多少个分量组成, 比如图中的 POSITION 属性是由 3 个分量组成, 如果读取 POSITION, 那么 size 应该是 3.
• type: 分量的类型, 是整形还是浮点型, 图中的分量类型是浮点型, 浮点型数据大小为 32 位(4 字节), 因此每个分量占了 4 个字节.
• normalized: 是否对整形分量限定在某个范围内, 该参数对浮点型分量无效.
• stride: 每一组顶点数据的步进, 就比如图中的每一个顶点的属性有 POSITION/COLOR/TEXTURE, 加起来共 32 字节, 这就是它的步进.
• offset: 顶点数据的属性偏移, 就比如图中顶点数据的每种属性的偏移分别为: POSITION 为 0 个字节; COLOR 为 12 个字节; TEXTURE 为 24 个字节.

在 gl.bindBuffer(target, buffer) 之后调用 gl.vertexAttribPointer 就可以把缓冲里的数据填充到指定的 attribute 变量里面.

在填充到 attribute 变量后不要忘记通过 gl.enableVertexAttribArray( RET-VAL-OF-vertexAttribPointer ) 启用指针.

这一段对应例子的这一部分(94-114行): 往 "aVertexPosition" 变量填充了顶点位置坐标数据, 往 "aVertexColor" 变量填充了顶点颜色数据,

其中 aVertexPosition 和 aVertexColor 是 shader 程序的 Vertex Shader 里面 声明 的 attribute 变量名, 强调这是声明是因为 gl.vertexAttribPointer 的调用实际上就是给这些变量补充定义.

此外, 当你对 a_vertexPosition 和 a_vertexColor 两个值进行打印, 你会发现它们的值分别是 0 和 1, 正好对应 attribute 变量声明的顺序.

Shader 程序并非只有 attribute 变量, 接下来会对 GLSL 变量修饰符进行介绍, 掌握了这一块才能算是真正的掌握 GLSL.

当给缓冲填充了数据以及设置好读取方式后, 就可以开始绘制图形了.

WebGL 有两个基础绘制命令: gl.drawArrays(mode, first, count) 以及 gl.drawElements(mode, count, type, offset).

例子使用的是前者进行绘制的, mode 是指绘制的 图元种类, first 指定读取图元数据源时的起始索引, count 指定图源需要多少个顶点数据;

例子里的 gl.drawArrays(gl.TRIANGLE_STRIP, 0, 3); 就是绘制一个三角形, 从绑定的数据源的首个位置开始读取, 需要 3 个顶点数据.

gl.drawElements(mode, count, type, offset) 则是 gl.drawArrays 的内存节省版本, 使用顶点数据的索引来进行绘图, 可以有效节省顶点数据的使用空间.

具体用法可以参考 WebGL Index Vertices.

在调用绘图命令时 Shader 就会开始执行了, 这点在第一节里面已经详细讲述了.

和其他编程语言一样, GLSL 的变量也是一样有修饰符的, 这里的修饰符并非指 int, float 这些 数据类型;

而是指控制变量的储存以及行为的标识, 这么说可能有点不太好理解, 举个例子 "禁止变量在声明后被修改" 的 const 就是其中一个修饰符.

这种表示被叫做 类型限定符.

我们都知道 GLSL 的工作内容并不完全像其他编程语言一样, 它的任务是控制图形渲染的, 而这项任务的流程是分成好几个阶段的,

有些数据可以在所有阶段中都能访问到, 而有些数据只能在特定阶段中访问, 还有一些数据能够从这个阶段输出到下一个阶段.

为了标识变量能够在哪些阶段使用, 就需要使用类型表示符来进行声明, 最常用的有两个: attribute 以及 uniform.

一个 shader 变量可以使用多种限定符的组合进行声明, 但要注意遵守顺序.

这里着重介绍几个稍微重要一点的并且不能被 Shader 修改的内置数据.

• gl_VertexID

  支持 GLSL 1.30 以及之后的版本, 只支持在 Vertex Shader 中访问.

  gl_VertexID 就是当前被处理的顶点 ID (Vertex ID).

  比如绘制 20 个顶点: gl.drawArrays(gl.POINTS, 0, 20), 那么第一个顶点的 ID 就是 \(first + i,\ \mathrm{where}\ i = 0\),

  \(first\) 是绘图命令 gl.drawArrays(mode, first, count) 的第二个参数, \(i\) 是由当前处理的第 \(i+1\) 个顶点的索引.

  这是对于每次像 gl.drawArrays 这样的绘图命令来讲的, 也就是说如果进行第二次调用 gl.drawArrays(gl.POINTS, 0, 20) 的话,

  第二次绘制中第一个顶点的 ID 必定也是 \(first + 0\), 而不是 \(first + 20\).

• gl_PointCoord

  支持 GLSL 1.10 以及之后的版本, 支持在 Fragment Shader 中访问.

  gl_PointCoord 是点在像素块内的相对坐标, 分量 \(x\) 和 \(y\) 的范围是 \(\left[0, 1\right]\).

  比如在前面的图片 实心三角形 中, 点 p0 在它所处的片元正中心, 那么该片元的 gl_PointCoord 的值就是 \((0.5, 0.5)\),

  如果它处于片元的左上角, 那么值就是 \((0, 0)\).

• GLSL 的矩阵是行优先(row major)还是列优先(column major)?

  默认是列优先, 可以通过 Layout Qualifier 去修改.

• 为什么看到别人代码的向量的同一个位置的分量会不同, 比如 vec4 类型的变量会写 v4.rgba, 又有时候会写 v4.xyzw, 又有时候会写 v4.stpq?

  这几种写法其实都是同一个东西, 比如第一个分量 r/x/s 都是同一个东西, 只不过在语义上有所区别.

  如果分量用来表示颜色, 那么就建议用 rgba; 如果表示位置坐标, 那么建议用 xyzw; 如果表示纹理坐标, 那么建议用 stpq;

  但是不能混着用, 比如 xgba 这样.

Buffer 就是专门用来储存几何数据的缓冲, 使用 gl.createBuffer 进行创建.

Buffer 这个词语的字面含义过于普遍了: 任何种类的缓冲都是缓冲.

但是在 OpenGL/WebGL 中 buffer 这个对象并不能指代所有缓冲, 所以个人偏向使用 Vertex Buffer Objects 或 VBO 来指代它.

VBO 的使用在前面就介绍过了, 这里就不再赘述.

贴图本质上就是一个图片对象, 为顶点/片元提供可选数据, 同时贴图也提供了一些针对图片的基本操作.

在 OpenGL/WebGL 中使用贴图需要理解一些前置知识.

OpenGL/WebGL 至少有 8 个贴图插槽, 每个插槽可以绑定一个贴图对象, 最后可以往贴图对象写入图片数据.

在绑定贴图之前需要说明操作哪个插槽, 这个可以通过 gl.activeTexture(texture) 方法来完成,

参数 texture 是一个枚举变量: \(\mathrm{gl.TEXTUREI} \in \{ \mathrm{gl.TEXTURE0}, \mathrm{gl.TEXTURE1}, \mathrm{gl.TEXTURE2}, ... \mathrm{gl.TEXTURE7}, ... \}\).

指定插槽后需要说明插槽绑定的贴图类型以及贴图对象, 这则是通过 gl.bindTexture(target, texture) 方法来完成,

target 是贴图类型, 可选值为 gl.TEXTURE_2D 和 gl.TEXTURE_CUBE_MAP;

texture 是贴图对象的 ID, 这个 ID 是由 gl.createTexture() 方法返回的.

gl.createTexture() 方法的作用是初始化一个贴图对象, 在绑定绑定贴图后, 后续的一系列贴图操作都是在绑定贴图上发生,

比如使用 gl.pixelStorei(pname, param) 指定贴图的图片数据的字节如何对齐,

使用 gl.texParameter[fi](target, pname, param) 指定贴图的一些参数,

使用 gl.texImage2D 往贴图对象里面填充贴图数据, 或者设置贴图储存信息的方式.

在实践中会经常设置贴图储存, 为此要明白 gl.texImage2D 哪些参数影响储存.

该函数有很多种声明方式, 这里以最为代表性的声明作为学习例子:

gl.texImage2D(target, level, internalformat, width, height, border, format, type, srcData).

这里面影响贴图储存的参数是 internalformat, format 和 type 这 3 个参数.

它们并非完全独立, 有着固定的组合. 别忘记了 gl.texImage2D 的重要作用是把 CPU 的像素数据写入到 GPU 上,

在该过程中要声明好输入端 - CPU 的数据格式以及接收端 GPU 储存数据的格式, 这 3 个参数的总体作用就是声明格式:

internalformat 指定 GPU 储存贴图像素的方式, 一个像素由哪些组件构成以及如何布局, 比如 gl.RGBA 表示依次有 R/G/B/A \(4\) 个组件;

format 指定 CPU 储存贴图像素的方式, 比如 gl.RGBA 表示写入到 GPU 的像素依次有 R/G/B/A \(4\) 个组件;

type 指定 CPU 这边像素的组件大小, 不同组件应该占多少位(bits), 比如 gl.UNSIGNED_BYTE 表示一个组件占 \(8\) 位,

在比如 gl.UNSIGNED_SHORT_5_5_5_1 表示 R/G/B/A 4 个组件分别占 5/5/5/1 位.

通常来说, CPU 和 GPU 两端的储存方式应该保持一致, 从而保证数据的一致性.

这些函数都不要求传入贴图对象的 ID 作为参数来说明对哪个贴图对象进行操作,

因为之前的 gl.activeTexture 已经在内部设置好了状态: 指定了操作的贴图插槽,

OpenGL/WebGL 本质上就是一个状态机, 后续的一切贴图操作都是基于这个状态进行.

// WebGL 默认指定 gl.TEXTURE0 为当前插槽, 有些程序只使用一个插槽, 这种情况下这一句基本会被忽略掉
gl.activeTexture(gl.TEXTURE0);
// 创建贴图对象
const texture = gl.createTexture();
// 把贴图绑定到插槽上
gl.bindTexture(gl.TEXTURE_2D, texture);
// 指定贴图数据的储存
gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1);
// 为贴图设定参数
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.NEAREST);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.NEAREST);
// 为贴图分配空间, 参数 pixels 为 null, 意味着不提供数据, 这种空白贴图一般有特殊用途
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, width, height, 0, gl.RGBA, gl.UNSIGNED_BYTE, null);

// 直接 img 元素作为贴图的数据来源
const image = document.getElementById('image-element');
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, image.width, image.height, 0, gl.RGBA, gl.UNSIGNED_BYTE, image);

const isPowerOf2 = (value) => value & (value - 1) === 0;

// 检查图片的尺寸是否为 2 的幂次方
if (isPowerOf2(image.width) && isPowerOf2(image.height)) {
  // 生成多级纹理
  gl.generateMipmap(gl.TEXTURE_2D);
} else {
  /* 不是 2 的幂次方, 通过设置 gl.TEXTURE_MIN_FILTER 为 gl.LINEAR 或 gl.NEARST 来关闭多级纹理生成,

     由于关闭多级纹理后, 远距离的纹理可能因为缩小而出现锯齿, 所以使用 gl.LINEAR 最好.

     多级纹理不影响放大, 所以 gl.TEXTURE_MAG_FILTER 可以不用设置.
   */
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR);
  // 把贴图的环绕模式设置为 gl.CLAMP_TO_EDGE
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);
}

// 通过 uniform 变量为 Shader 提供贴图数据
const textureLocation = gl.getUniformLocation(shaderProgram, "u_texture");
// 0 表示使用 gl.TEXTURE0 插槽上的贴图, 如此类推, 1 表示使用 gl.TEXTURE1 上的贴图
gl.uniform1i(textureLocation, 0);

想在 Shader 程序中使用贴图, 那么需要使用 sampler2D 类型的 uniform 变量传递数据:

uniform sampler2D u_texture;

如果贴图类型是 gl.TEXTURE_CUBE_MAP, 那么应该使用 samplerCube 类型的 uniform 变量.

更多贴图相关的内容可以阅读 WebGL Textures.

如果有对比 VBO 的使用模式, 你会发现他们的 API 的设计十分类似.

基本上都是先调用 gl.create* 方法创建对象, 再调用 gl.bind* 方法绑定操作对象, 最后根据对象提供的 API 对绑定的对象进行操作.

帧缓冲是一个缓冲集合, 该集合包含若干个渲染数据, 所谓渲染数据就是渲染结果的拆分:

颜色缓冲(color buffer), 深度缓冲(depth buffer) 以及模板缓冲(stencil buffer).

新创建的帧缓冲是一个空集, 开发者需要把渲染数据关联到附件(attachments)上, 每关联一个附件, 集合里面就多出一元素,

gl.bindFramebuffer(target, framebuffer) 用来指定渲染结果输出 framebuffer 上, 如果 framebuffer 是 null, 那么渲染结果输出到画布上.

在调用 gl.drawArrays(mode, first, count) 或 gl.drawElements(mode, count, type, offset) 时, OpenGL/WebGL 会把渲染结果输出到帧缓冲上,

然而只有当 OpenGL/WebGL 发现渲染数据被关联了附件时, 输出的渲染数据才能被"接住".

在帧缓冲里面, 渲染管线的任意一个步骤都不会被遗漏, 如果帧缓冲里面有储存深度缓冲和模板缓冲的附件, 那么深度测试和模板测试依然会进行.

WebGLFundamentals - FrameBuffers 里面用伪代码的形式把这个过程解释得非常清楚, 推荐阅读.

储存缓冲数据的附件可以是贴图, 也可以是渲染缓冲(RenderBuffer), 这两者在用法上存在一些区别.

贴图前面已经有介绍了, 它可以给 Shader 程序提供数据从而输出到画面上,

而 OpenGL/WebGL 并没有提供任何 API 来读取渲染缓冲上的数据, 因此也无法把它的数据输出到画面上.

如果需要把渲染数据用在 Shader 程序中或者用在成像画面上, 那么应该选择贴图作为附件,

渲染缓冲适合用于储存深度缓冲和模板缓冲, 进行深度测试和模板测试.

以下代码片段演示了帧缓冲的最基本用法:

const canvas = document.getElementById('#canvas');

gl.enable(gl.DEPTH_TEST);
// 在把渲染结果输出到 fbo 上之前设置渲染尺寸
gl.viewport(0, 0, textureWidth, textureHeight);
const fbo = gl.createFramebuffer();
// 渲染结果输出到 fbo 上
gl.bindFramebuffer(gl.FRAMEBUFFER, fbo);

// 把颜色缓冲输出到贴图中
const texture = gl.createTexture();
const level = 0;
// 使用贴图作为附件储存颜色缓冲, 并添加到帧缓冲中
gl.activeTexture(gl.TEXTURE0);
gl.bindTexture(gl.TEXTURE_2D, texture);
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA,
              canvas.width, canvas.height, 0,
              gl.RGBA, gl.UNSIGNED_BYTE, null);  // 设置贴图储存
/*
  因为图片的像素以 RGBA 形式储存, 因此在印象中, 我们本能地也认为贴图像素的字节是以整数进行编码.

  但实际上字节也能以浮点数进行编码, 这样最终得到的贴图像素的字节所能储存的值就不用限定在 0 ~ 255 中了.

  想要让贴图储存浮点数, 需要 WebGL 支持浮点数拓展, 常用的有: OES_texture_float 或 OES_texture_half_float.

  if(gl.getExtension('OES_texture_float')) {
    gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA,
                  canvas.width, canvas.height, 0,
                  gl.RGBA, gl.FLOAT, null);
  }
*/
gl.framebufferTexture2D(gl.FRAMEBUFFER, gl.COLOR_ATTACHMENT0, gl.TEXTURE_2D, texture, level);
// 把颜色缓冲输出到贴图中: end

// 把深度缓冲输出到 renderbuffer 中
const rbo = gl.createRenderbuffer();
gl.bindRenderbuffer(gl.FRAMEBUFFER, rbo);
// 让深度缓冲输出的尺寸和贴图的一样
gl.renderbufferStorage(gl.RENDERBUFFER, gl.DEPTH_COMPONENT16, textureWidth, textureHeight);
gl.framebufferRenderbuffer(gl.FRAMEBUFFER, gl.DEPTH_ATTACHMENT, gl.RENDERBUFFER, rbo);
// 把深度缓冲输出到 renderbuffer 中: end

gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);
// 一个调用了 gl.drawArrays/gl.drawEelements 方法的函数
renderScene();
// 目前为止, 获得了一个经过深度测试的贴图 texture, 可用在 Shader 程序中

// 可以用在把贴图上的数据读取出来, 在 Shader 程序以外的地方或者其它 Shader 程序中使用
const pixels = new Uint8Array(gl.drawingBufferWidth * gl.drawingBufferHeight * 4);
/* 每次往 framebuffer 中写入数据, gl.drawingBufferWidth 都会被设置为 textureWidth,
   gl.drawingBufferHeight 则被设置为 textureHeight */
gl.readPixels(0, 0, gl.drawingBufferWidth, gl.drawingBufferHeight, gl.RGBA, gl.UNSIGNED_BYTE, pixels);
/* gl.RGBA 和 gl.UNSIGNED_BYTE 为读取 GPU 数据的方式, 也可以理解为 pixels 的数据格式 */

// 把后续的渲染结果输出回画布上
gl.bindFramebuffer(gl.FRAMEBUFFER, null);
// 设置回画布的渲染尺寸
gl.viewport(0, 0, canvasWidth, canvasHeight);
renderScene();

帧缓冲经常会被用在后处理(post processing)上, 所谓的后处理就是在整个场景渲染完毕之后, 把渲染结果写入到帧缓冲的贴图上,

创建一个能铺满相机远裁剪平面的 3D 平面, 为这个 3D 平面编写 Shader 程序:

以帧缓冲的贴图作为 uniform 变量, 针对贴图内容进行处理并渲染到 3D 平面上.

举个通俗点的例子, 比如拍照, 照片就是帧缓冲的贴图, 使用软件对照片进行美化就是后处理, 当然也可以对后处理结果再做一次后处理,

个人把这种情况叫做多阶段后处理(multipass post procesing).

在 3D 图形程序的开发中, 后处理的使用频率非常高, 特别是游戏开发, 想实现风格化的美术风格, 后处理是必不可少的手段.

这一点阅读文档 Creating a Scene 即可, 它介绍了一个最基础的场景需要什么.

在搭建完基础场景后, 了解 以下以下几个大类做什么的以及有什么子类(如果有的话)即可:

• Camera

  相机类

• Mesh

  3D 物体类, 一个 3D 物体由一个 BufferGeometry (缓冲几何体) 实例和一个 Material (材质类) 实例构成.

  一个 BufferGeometry 实例整合了 VBO 和 VAO;

  一个 Material 则是整合了一组 Vertex/Fragment Shader.

  实际上 Mesh 应该翻译成网格, 它的父类 Object3D 才应该被翻译成 3D 物体,

  但是 Object3D 定位应该是抽象类, 所以这里把更具体的 Mesh 翻译成物体.

• Light

  光源类, 建议在学习完毕 图形学 - 光和材质 后再回来了解.

• Scene

  场景类, 一个包含了 Mesh 实例和 Light 实例的集合, 事实上 Scene/Mesh/Light 的父类都是 Object3D 的子类.

  因此, 从通俗的角度来讲, 场景类就是最顶层的 3D 物体.

• WebGLRenderer

  渲染器, 一个可以调用绘制命令(gl.drawArrays 以及 gl.gl.drawElements)的类.

  同时包含很多全局设置选项, 比如阴影贴图选项, 背景色等选项.

Three.js 有两种 Material 子类支持 Shader 编程: ShaderMaterial 和 RawShaderMaterial.

ShaderMaterial 相比 RawShaderMaterial 内置了很多 Uniforms/Attributes 和函数,

three.js 的 Shader 编译器支持 #include 宏引入内置 Shader 代码, 从而提供内置函数,

这些内置代码在 ShaderChunk 中, 可惜的是这些代码并没有在文档中详细描述.

初学者开始时应要做到不依赖内置的函数, 能够自己实现, 理由如下:

内置函数实现起来不复杂, 是基础得不再能基础的知识, 可以迁移到游戏引擎或者 3D 渲染器框架上.

在使用感觉和效率上, RawShaderMaterial 和 WebGL API 差不多, 所以建议使用 ShaderMaterial 进行学习,

至少可以免掉定义 Uniforms/Attributes 的功夫.

说起来有点难以置信, RawShaderMaterial 是 ShaderMaterial 的子类.

此外, 也可以在其它内置 Material 子类的基础上进行拓展.

比如想要自定义符合 PBR 流程的 Material 类, 最简单的做法应该是基于 MeshStandardMaterial (r179) 进行修改,

而不是直接使用 ShaderMaterial 再实现一遍 PBR 流程, 那么该如何修改呢?

在官方文档上可以看到 Material (r179) 都有一个 onBeforeCompile 方法, 该方法在 shader 程序编译之前被执行.

开发者一般不会 直接 调用该方法, 该方法执行的地方有两处, 可在 WebGLRenderer (r179) 中找到:

• WebGLRenderer.compile

  prepareMaterial

  getProgram

  Material.onBeforeCompile

• WebGLRenderer.render

  renderTransmissionPass

  renderObjects

  renderObject

  WebGLRenderer.renderBufferDirect

  setProgram

  getProgram

  Material.onBeforeCompile

简单来说是在 Shader 解析和编译之前被调用. onBeforeCompile 的第一个参数是一个 Shader 对象(参考 ShaderMaterial 的参数),

这个 Shader 对象代表着当前材质的所有 Shader 信息, 包括 Vertex/Fragment Shader 的代码, 该对象会被用于后续的解析和编译阶段.

因此, 可以在这个函数里对 Shader 对象进行修改影响最终结果. Material 类本身不包含 Shader 代码,

在调用 onBeforeCompile 前会根据 Material 的具体类型映射到对应 Shader 对象, 以此作为 onBeforeCompile 的参数,

所有 Shader 对象的定义都可以在 shaderLib.js (r179) 中找到. 现在大部分项目的渲染都避不开 PBR 渲染了, 是修改常客,

熟悉 three.js 的 PBR Shader (r179) 就很有必要了, 我个人拓展方法是找出可以替换成自己 shader 的地方进行替换,

vertex shader 和 fragment shader 的情况有所不同.

了解如何 使用 EffectComposer 类 和各种内置 Pass 的子类完成后处理.

诚然, 内置后处理效果是无法满足全部人的需求, 所以 three.js 也开放了自定义后处理效果的能力.

目前有两种自定义后处理效果的方法, 一是为 ShaderPass 编写 Shader, 这个官方文档就有教;

第二种就是继承 Pass 类实现自定义 Pass, 实现自己想要的后处理效果.

这两种做法适用于不同情况, 如果只是想直接对渲染结果进行后处理, 那么直接使用 ShaderPass 方案;

如果后处理需要使用到场景的深度贴图/法线贴图等内容, 那么就得使用定义 Pass 子类方案.

生成场景的深度贴图/法线贴图需要额外的渲染步骤, 它们本身也是后处理, 所以这种情况就是多阶段后处理,

换而言之, 多阶段后处理就得使用定义 Pass 子类方案.

如果按照文档教程的方式开发项目, 把所有内容都写在一个文件上, 必然会面临复杂度提高且难以维护的问题.

这里分享一套本人从 Three.js Journey 总结的项目结构, 以此解决问题.

(PS: 本人使用了 TypeScript 开发, 但对于 JavaScript 也合适, 例子的源代码)

eventEmitter.ts: 事件派发器
disposer.ts:     专门针对 Scene 实例进行内存释放
access.ts:       应对模块化, 对 Scene/Camera/WebGLRenderer 等实例进行全局化
camera.ts:       对全局 Camera 实例进行初始化和配置
main.ts:         对 Scene/Camera/WebGLRenderer 等全局实例进行调度, 项目的入口
materials/:      存放自定义材质
postProcessing/: 存放自定义后处理
postProc.ts:     对全局 EffectComposer 实例进行初始化和配置
renderer.ts:     对全局 WebGLRenderer 实例进行初始化和配置
scene.ts:        对全局 Scene 实例进行初始化和配置, 该文件负责定义加载 =3D= 物体, 设置光源

这个结构的思路是, 如果新增一个重要的全局实例, 那么就为它单独编写一个模块进行初始化和配置,

这样即可以有效地保证模块的复杂程度低于一定程度, 同时也让结构看上去更加清晰.

比如 postProc.ts 就是专门为全局 EffectComposer 实例编写的模块;

这个结构还方便拓展, 比如想对场景定义一些鼠标事件, 可以在不动 scene.ts 模块的情况下单独写一个 mouse.ts 的模块完成,

当然这少不了 eventEmitter.ts 的功劳, 它是 access.ts 的父类, 主要作用是让模块之间进行通信,

具体可以参考 renderer.ts 如何调度(EventEmitter.tirgger 方法)这些钩子,

以及 postProc.ts 如何设置(EventEmitter.on 方法)和卸载(EventEmitter.off)钩子.

大部分情况下, 基本上只有 postProc.ts 和 scene.ts 两个文件需要进行修改, 其它文件基本定型.

自定义材质和后处理效果都属于 Shader 编程的范围, 所以把它们单独存放.
